極近岸水下地形測繪技術

技術概述

極近岸水下地形測繪技術結合影像觀測、流場分析與水下地形反演技術，建立適用於近岸淺水區域之快速測繪方法。透過非接觸式量測方式，可於傳統測量船舶或水下儀器不易作業之區域取得地形資訊，提供高效率且具空間連續性之水下地形資料。

本技術可應用於海岸地形監測、侵淤變遷分析、海岸工程評估、波浪傳播研究及環境調查等工作，提升極近岸區域地形資料取得能力與監測效率。

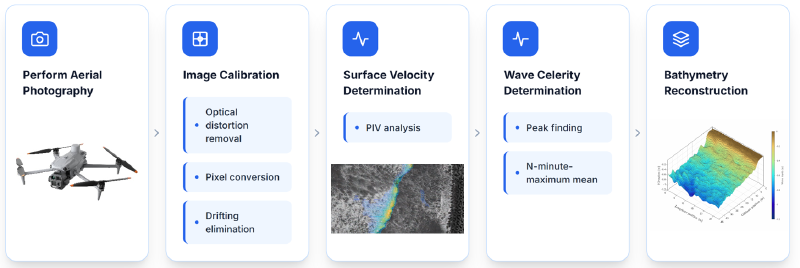

技術架構涵蓋影像資料取得、流速資訊萃取、水動力分析及水下地形反演等主要處理流程。系統首先利用光學影像觀測海面波浪運動特徵，再透過影像分析技術估算表面流速與波動資訊，並結合波流理論與反演演算法推估水下地形分布。

完整流程建立由觀測資料至地形成果之資料鏈，可有效支援極近岸區域之地形測繪與長期監測作業需求。

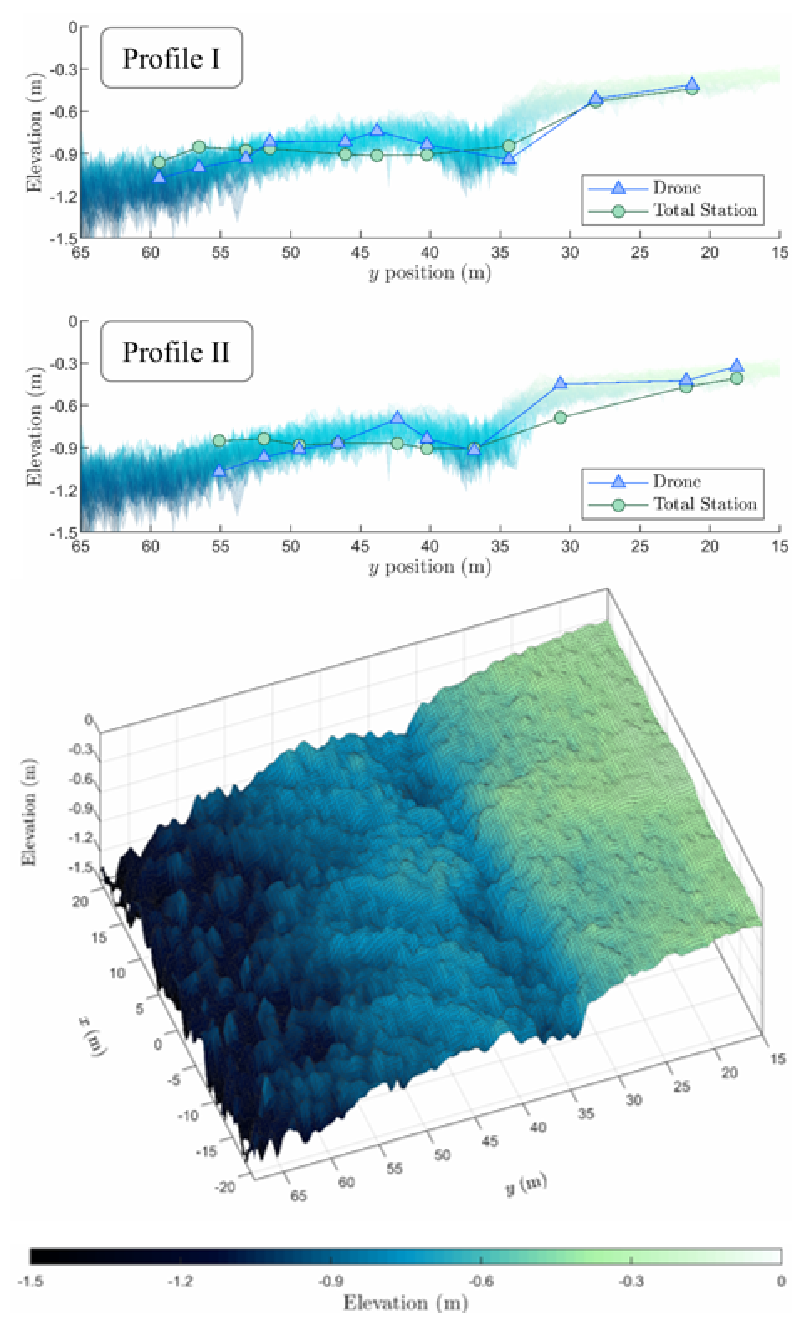

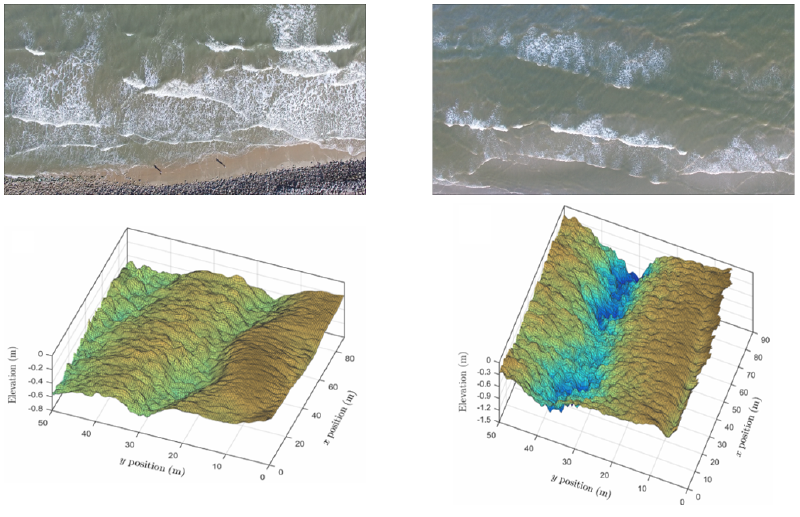

水下地形反演成果展示近岸區域之水深分布與地形特徵，可清楚呈現沙洲、沖刷槽及地形起伏等水下地貌資訊。反演成果除可作為地形測繪成果使用外，亦可提供波浪數值模擬、海岸變遷分析及工程規劃等應用所需之基礎資料。

透過定期監測與成果比對，亦可進一步掌握近岸地形演變趨勢與環境變化情形。

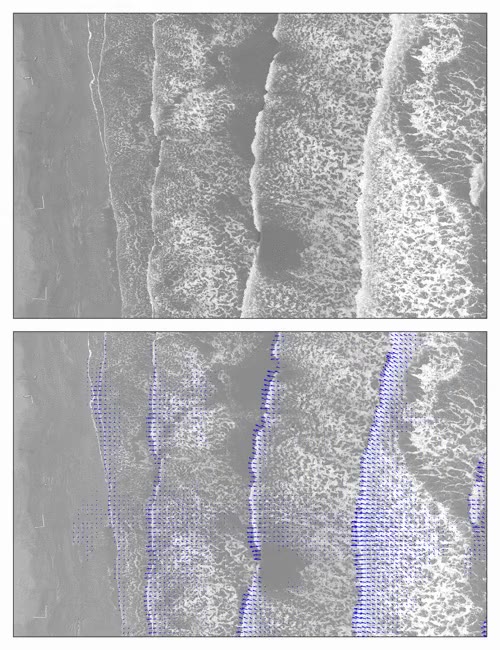

原始影像與流速資訊套疊成果展示影像觀測資料與流場分析結果之整合應用。透過流速向量、流場分布與現地影像之同步呈現，可有效檢視近岸波流動力特性及其與地形分布之關聯性。

此類成果除可作為水下地形反演品質檢核之依據外，亦有助於理解近岸波流作用機制，提升地形反演結果之可信度與應用價值。

原始影像及流速影像套疊成果。
